ترموکوپل چیست؟ راهنمای کامل انواع، کاربردها، مزایا و نحوه عملکرد ترموکوپل

مقدمه

ترموکوپل (Thermocouple) یکی از پرکاربردترین سنسورهای اندازه‌گیری دما در صنایع مختلف است که به دلیل دقت مناسب، قیمت اقتصادی، مقاومت بالا و گستره وسیع اندازه‌گیری دما، در بسیاری از فرآیندهای صنعتی مورد استفاده قرار می‌گیرد. از صنایع نفت و گاز گرفته تا کوره‌های ذوب فلزات، صنایع غذایی، پتروشیمی و نیروگاه‌ها، ترموکوپل‌ها نقش مهمی در کنترل و پایش دما ایفا می‌کنند.

در این مقاله با نحوه عملکرد ترموکوپل، انواع مختلف آن، مزایا، معایب و کاربردهای گسترده آن آشنا خواهید شد.

ترموکوپل چیست؟

ترموکوپل یک حسگر دما است که از اتصال دو فلز غیرهم‌جنس تشکیل می‌شود. هنگامی که محل اتصال این دو فلز در معرض تغییرات دما قرار می‌گیرد، ولتاژ بسیار کوچکی تولید می‌شود که متناسب با دما است. این ولتاژ توسط تجهیزات اندازه‌گیری یا کنترلرها به مقدار دما تبدیل می‌شود.

اساس عملکرد ترموکوپل بر پایه اثر سیبک (Seebeck Effect) است که بیان می‌کند اختلاف دما میان دو فلز متفاوت باعث تولید نیروی محرکه الکتریکی می‌شود.

نحوه عملکرد ترموکوپل

عملکرد ترموکوپل بسیار ساده اما دقیق است:

1. دو فلز غیرهم‌جنس به یکدیگر متصل می‌شوند.
2. محل اتصال در نقطه اندازه‌گیری دما قرار می‌گیرد.
3. اختلاف دمای بین محل اتصال گرم و اتصال مرجع باعث تولید ولتاژ می‌شود.
4. این ولتاژ توسط ترانسمیتر یا کنترلر خوانده شده و به دما تبدیل می‌گردد.

V∝ΔTVpropto Delta TV∝ΔT

هرچه اختلاف دما بیشتر باشد، ولتاژ تولید شده نیز بیشتر خواهد بود.

اجزای اصلی ترموکوپل

یک ترموکوپل صنعتی معمولاً از بخش‌های زیر تشکیل شده است:

• سیم‌های ترموکوپل
• اتصال گرم (Hot Junction)
• غلاف محافظ (Protection Tube)
• هد اتصال (Connection Head)
• ترمینال‌های اتصال
• ترانسمیتر دما (در برخی مدل‌ها)

انواع ترموکوپل

ترموکوپل‌ها براساس جنس فلزات به کار رفته در آن‌ها دسته‌بندی می‌شوند.

ترموکوپل نوع K

رایج‌ترین نوع ترموکوپل در صنعت است.

ویژگی‌ها:

• محدوده دمایی: 200- تا 1260+ درجه سانتی‌گراد
• مقاومت بالا در برابر اکسیداسیون
• قیمت مناسب
• مناسب برای کاربردهای عمومی صنعتی

کاربردها:

• صنایع فولاد
• کوره‌های صنعتی
• صنایع پتروشیمی
• خطوط تولید

ترموکوپل نوع J

این نوع از آهن و کنستانتان ساخته می‌شود.

ویژگی‌ها:

• محدوده دمایی: 40- تا 750+ درجه سانتی‌گراد
• دقت مناسب
• هزینه پایین

کاربردها:

• تجهیزات صنعتی سبک
• ماشین‌آلات تولیدی
• صنایع پلاستیک

ترموکوپل نوع T

ویژگی‌ها:

• دقت بالا در دماهای پایین
• محدوده دمایی: 200- تا 350+ درجه سانتی‌گراد

کاربردها:

• آزمایشگاه‌ها
• تجهیزات برودتی
• صنایع دارویی

ترموکوپل نوع N

ویژگی‌ها:

• پایداری بالا در دماهای زیاد
• مقاومت عالی در محیط‌های خورنده

کاربردها:

• نیروگاه‌ها
• صنایع هوافضا
• صنایع شیمیایی

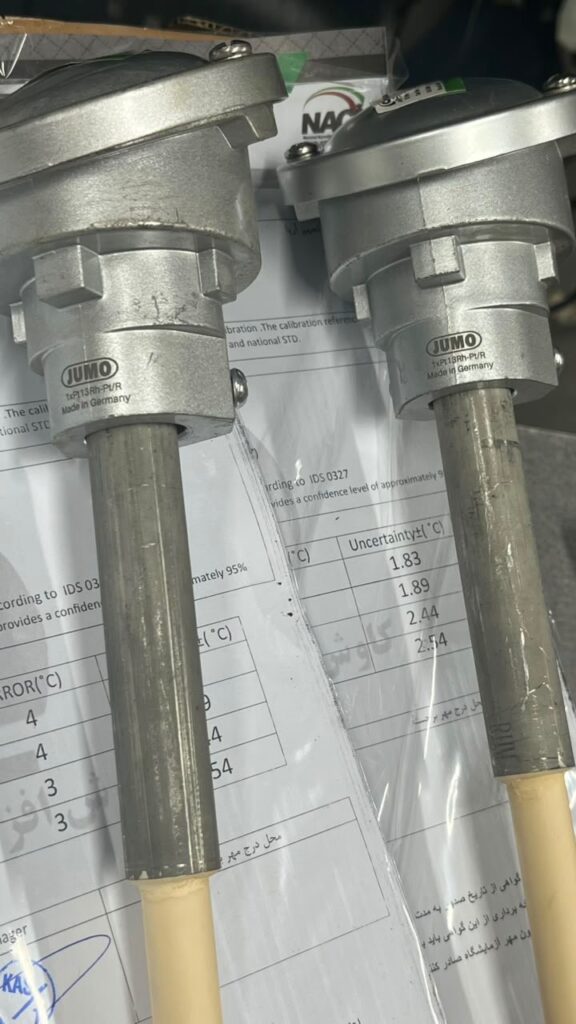

ترموکوپل‌های نوع R ،S و B

این ترموکوپل‌ها از فلزات گران‌بها مانند پلاتین ساخته می‌شوند.

ویژگی‌ها:

• دقت بسیار بالا
• تحمل دماهای بسیار زیاد
• طول عمر بالا

کاربردها:

• کوره‌های ذوب فلزات
• صنایع شیشه
• آزمایشگاه‌های مرجع

مزایای ترموکوپل چیست؟

استفاده از ترموکوپل مزایای فراوانی دارد:

محدوده دمایی بسیار گسترده

سرعت پاسخ‌دهی بالا

قیمت مناسب

مقاومت مکانیکی عالی

امکان استفاده در محیط‌های سخت صنعتی

نصب و نگهداری آسان

طول عمر بالا

معایب ترموکوپل چیست؟

در کنار مزایا، برخی محدودیت‌ها نیز وجود دارد:

دقت کمتر نسبت به RTD

نیاز به جبران اتصال سرد (Cold Junction Compensation)

حساسیت به نویز الکتریکی

احتمال خطا در فواصل طولانی کابل‌کشی

کاربردهای ترموکوپل در صنایع مختلف

صنعت نفت، گاز و پتروشیمی

ترموکوپل‌ها برای پایش دمای راکتورها، مخازن ذخیره، خطوط انتقال و تجهیزات فرآیندی استفاده می‌شوند.

صنایع فولاد و ذوب فلزات

در کوره‌های ذوب و عملیات حرارتی، اندازه‌گیری دقیق دما اهمیت بالایی دارد و ترموکوپل بهترین گزینه محسوب می‌شود.

صنایع غذایی

کنترل دمای پخت، استریلیزاسیون و نگهداری مواد غذایی از مهم‌ترین کاربردهای ترموکوپل است.

نیروگاه‌ها

برای نظارت بر عملکرد توربین‌ها، بویلرها و سیستم‌های تولید انرژی استفاده می‌شود.

صنایع خودروسازی

در تست موتور، سیستم اگزوز و خطوط تولید خودرو کاربرد فراوانی دارد.

صنایع دارویی

برای کنترل دقیق فرآیندهای تولید دارو و تجهیزات آزمایشگاهی استفاده می‌شود.

تفاوت ترموکوپل و RTD

ویژگی	ترموکوپل	RTD
دقت	متوسط	بسیار بالا
قیمت	اقتصادی	گران‌تر
سرعت پاسخ	بالا	متوسط
محدوده دما	بسیار گسترده	محدودتر
مقاومت صنعتی	عالی	خوب

نیاز به اندازه‌گیری دماهای بسیار بالا دارید، ترموکوپل گزینه مناسب‌تری است؛ اما برای دقت بسیار بالا معمولاً RTD انتخاب می‌شود.

نکات مهم در انتخاب ترموکوپل

هنگام خرید و انتخاب ترموکوپل به موارد زیر توجه کنید:

• محدوده دمای فرآیند
• نوع محیط (خورنده، مرطوب، انفجاری)
• دقت مورد نیاز
• سرعت پاسخ‌دهی
• جنس غلاف محافظ
• نوع اتصال و نصب
• طول سنسور

نگهداری و افزایش عمر ترموکوپل

برای افزایش طول عمر ترموکوپل:

• از غلاف محافظ مناسب استفاده کنید.
• به‌صورت دوره‌ای کالیبراسیون انجام دهید.
• از کابل جبران‌ساز استاندارد بهره ببرید.
• در محیط‌های خورنده از جنس‌های مقاوم استفاده کنید.
• از وارد شدن ضربات مکانیکی جلوگیری نمایید.

جمع‌بندی

ترموکوپل یکی از مهم‌ترین و پرکاربردترین تجهیزات اندازه‌گیری دما در صنعت است. این سنسور به دلیل قیمت مناسب، مقاومت بالا، سرعت پاسخ سریع و قابلیت اندازه‌گیری دما در محدوده وسیع، انتخاب اول بسیاری از صنایع محسوب می‌شود. شناخت انواع ترموکوپل و انتخاب صحیح آن بر اساس شرایط فرآیند، می‌تواند دقت اندازه‌گیری و طول عمر تجهیزات را به شکل قابل توجهی افزایش دهد.
