مقدمه

ترموکوپل نوع K یکی از رایج‌ترین سنسورهای دما در صنایع مختلف است که به دلیل محدوده اندازه‌گیری گسترده، مقاومت مناسب و هزینه اقتصادی، در بسیاری از فرآیندهای صنعتی استفاده می‌شود.

این نوع ترموکوپل از دو فلز غیرهم‌جنس ساخته شده است:

• پایه مثبت: کرومل (Chromel – Nickel Chromium)
• پایه منفی: آلومل (Alumel – Nickel Aluminium)

تغییرات دما باعث ایجاد ولتاژ ترموالکتریک شده و سیستم کنترل دما این سیگنال را به مقدار دما تبدیل می‌کند.

جدول مشخصات فنی ترموکوپل نوع K

مشخصه	مقدار
نام انگلیسی	K Type Thermocouple
نوع آلیاژ	Chromel / Alumel
استاندارد	IEC 60584
محدوده دمای کاری	حدود -200 تا +1260°C (بسته به ساختار)
حساسیت	حدود 41 µV/°C
کلاس دقت	Class 1 و Class 2
محیط مناسب	اکسیدکننده و خنثی
زمان پاسخ‌دهی	سریع (وابسته به قطر و نوع غلاف)
کاربرد اصلی	صنایع حرارتی و کنترل فرآیند
نوع خروجی	سیگنال میلی‌ولت

جدول محدوده دمایی ترموکوپل K

نوع ساختار	محدوده تقریبی
سیم ترموکوپل K	-200 تا 1250°C
پراب فلزی غلاف‌دار	تا حدود 1100°C به صورت دائم
مدل‌های خاص صنعتی	تا حدود 1350°C کوتاه مدت

نحوه عملکرد ترموکوپل نوع K

عملکرد این سنسور بر اساس اثر سیبک (Seebeck Effect) است.

وقتی دو فلز متفاوت در یک نقطه به هم متصل شوند و اختلاف دما ایجاد شود، ولتاژ بسیار کوچکی تولید می‌شود. این ولتاژ توسط تجهیزات زیر خوانده می‌شود:

• کنترلر دما
• PLC
• نمایشگر دیجیتال
• ترانسمیتر دما

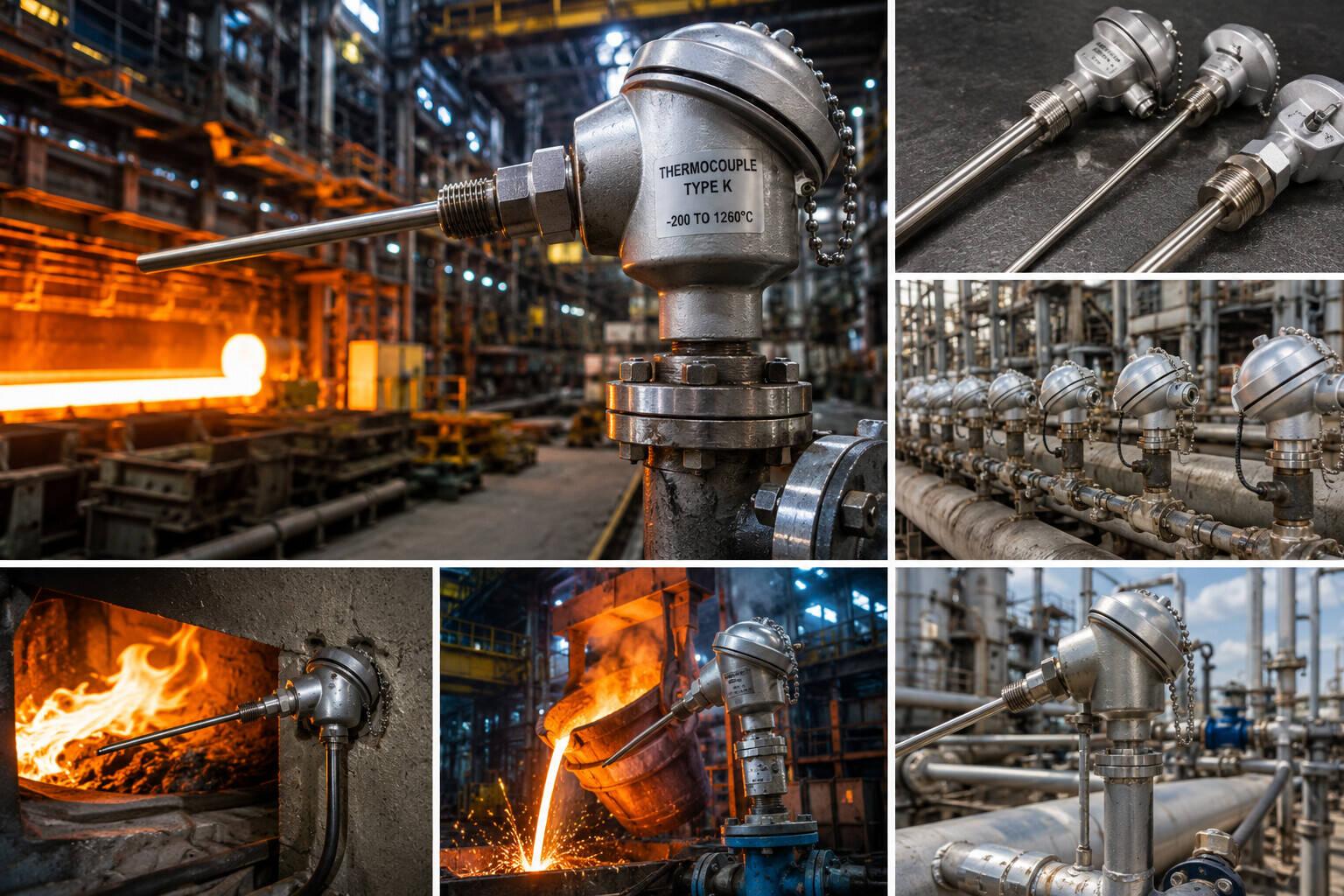

کاربردهای ترموکوپل نوع K

صنایع فولاد و کوره

ترموکوپل K برای اندازه‌گیری دمای:

• کوره‌های صنعتی
• خطوط حرارتی
• تجهیزات ذوب

استفاده می‌شود.

صنایع نفت، گاز و پتروشیمی

در تجهیزات فرآیندی برای کنترل دمای:

• مخازن
• خطوط انتقال
• تجهیزات حرارتی

کاربرد دارد.

ماشین‌آلات صنعتی

برای کنترل دمای:

• المنت‌ها
• هیترها
• دستگاه‌های تولیدی

مورد استفاده قرار می‌گیرد.

انواع ترموکوپل نوع K

مدل	کاربرد
ترموکوپل K غلاف‌دار	محیط‌های صنعتی سخت
ترموکوپل K سرامیکی	دماهای خیلی بالا

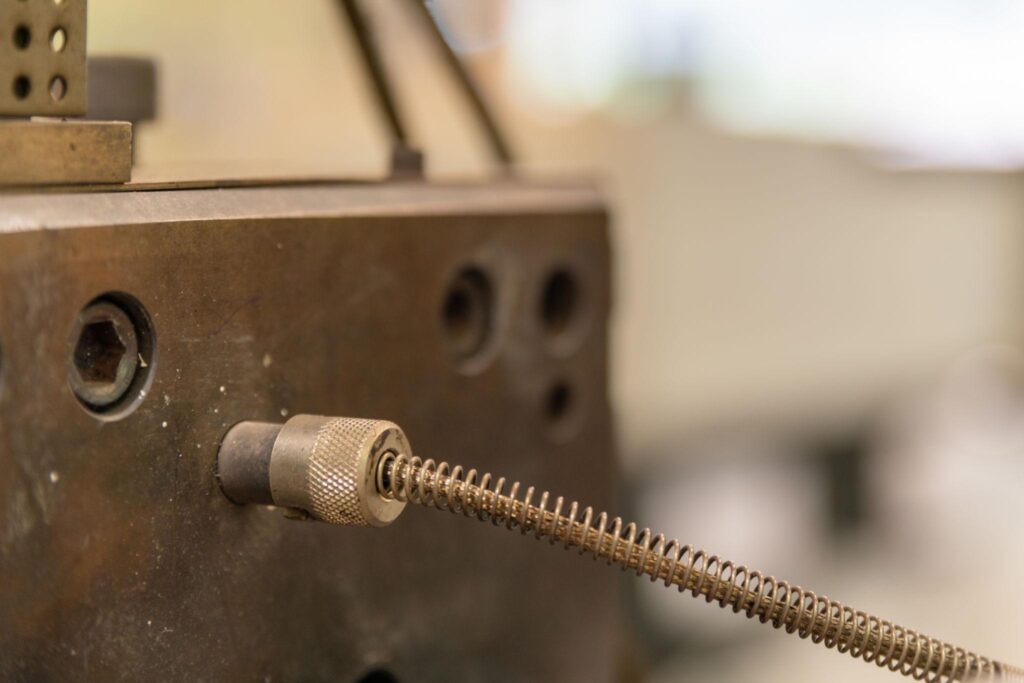

ترموکوپل K انعطاف‌پذیر	نصب در فضاهای محدود
ترموکوپل K هددار	خطوط صنعتی
ترموکوپل K سفارشی	کاربردهای خاص

مزایای ترموکوپل نوع K

✔ محدوده دمایی وسیع
✔ قیمت مناسب
✔ سرعت پاسخ بالا
✔ تنوع ساخت بالا
✔ مناسب برای صنایع مختلف
✔ امکان تولید در ابعاد و طول سفارشی

نکات مهم انتخاب ترموکوپل K

برای انتخاب صحیح باید موارد زیر بررسی شود:

• حداکثر دمای کاری
• نوع محیط (اکسیدکننده، خورنده، احیاکننده)
• جنس غلاف محافظ
• طول پراب
• نوع اتصال (Grounded / Ungrounded)

خرید ترموکوپل نوع K از یونیک ترموکوپل

یونیک ترموکوپل تولیدکننده و تأمین‌کننده انواع:

• ترموکوپل نوع K
• ترموکوپل صنعتی
• سنسور دما
• ترانسمیتر دما
• تجهیزات ابزار دقیق

با امکان ساخت سفارشی مطابق نیاز صنایع مختلف است.

برای انتخاب مناسب‌ترین سنسور دما، بررسی شرایط کاری و نوع فرآیند اهمیت زیادی دارد.

این ساختار باعث می‌شود سنسور در شرایط سخت صنعتی عملکرد پایداری داشته باشد.

جهت دریافت مشاوره رایگان پیش از خرید با ما در تماس باشید.

سوالات متداول درباره ترموکوپل نوع K

ترموکوپل نوع K چیست؟

ترموکوپل نوع K یک سنسور اندازه‌گیری دما است که از دو آلیاژ کرومل (Chromel) و آلومل (Alumel) ساخته شده و برای اندازه‌گیری دما در صنایع مختلف استفاده می‌شود.

محدوده دمایی ترموکوپل نوع K چقدر است؟

بسته به نوع ساختار، قطر سیم، غلاف محافظ و شرایط کاری، ترموکوپل نوع K معمولاً برای اندازه‌گیری دما در محدوده حدود -200 تا 1260 درجه سانتی‌گراد استفاده می‌شود.

ترموکوپل نوع K بیشتر در چه صنایعی کاربرد دارد؟

این ترموکوپل در صنایع زیر کاربرد زیادی دارد:

• فولاد و ذوب فلزات
• نفت و گاز
• پتروشیمی
• کوره‌های صنعتی
• صنایع غذایی
• ماشین‌آلات حرارتی

تفاوت ترموکوپل نوع K با سنسور RTD چیست؟

ترموکوپل K برای دماهای بالا، محیط‌های صنعتی و پاسخ سریع مناسب‌تر است؛ در حالی که RTD معمولاً دقت بالاتری در محدوده‌های دمایی پایین‌تر دارد.

آیا ترموکوپل نوع K قابل سفارشی‌سازی است؟

بله، ترموکوپل نوع K می‌تواند بر اساس نیاز پروژه با طول پراب، نوع غلاف، قطر، نوع اتصال و روش نصب مختلف تولید شود.

عمر مفید ترموکوپل نوع K چقدر است؟

عمر ترموکوپل به عواملی مانند دمای کاری، نوع محیط، خوردگی، فشار و جنس غلاف محافظ بستگی دارد. انتخاب صحیح مدل باعث افزایش طول عمر سنسور می‌شود.

چگونه ترموکوپل نوع K مناسب انتخاب کنیم؟

برای انتخاب مناسب باید موارد زیر بررسی شود:

• حداکثر دمای کاری
• نوع محیط صنعتی
• سرعت پاسخ مورد نیاز
• جنس غلاف
• محل نصب سنسور

از کجا ترموکوپل نوع K صنعتی خرید کنیم؟

یونیک ترموکوپل ارائه‌دهنده انواع ترموکوپل نوع K، سنسور دما و تجهیزات ابزار دقیق با امکان ساخت سفارشی برای کاربردهای صنعتی است.
