سنسور حرارتی RTD یکی از استانداردترین و دقیقترین روشهای اندازهگیری دما در صنایع فرآیندی، آزمایشگاهی و سیستمهای کنترل پیشرفته است که بر اساس یک اصل فیزیکی پایدار، یعنی تغییر مقاومت الکتریکی فلزات نسبت به دما، کار میکند و به همین دلیل در بسیاری از سیستمهای صنعتی بهعنوان مرجع اندازهگیری دما مورد استفاده قرار میگیرد.
سنورهای حرارتی RTDمطابق استاندارد IEC 60751 temperature sensor standard طراحی شدهاند و معمولاً از فلز پلاتین با خلوص بالا ساخته میشوند، بهطوریکه با افزایش دما، مقاومت الکتریکی عنصر سنسور بهصورت تقریباً خطی افزایش مییابد و این تغییر بسیار کوچک اما دقیق توسط تجهیزات اندازهگیری به مقدار دما تبدیل میشود.
این ویژگی باعث شده RTDها در سیستمهایی که دقت، پایداری و تکرارپذیری اهمیت حیاتی دارند، جایگزین بسیاری از سنسورهای دمای دیگر شوند.
یک RTD صنعتی از اجزای زیر تشکیل شده است:

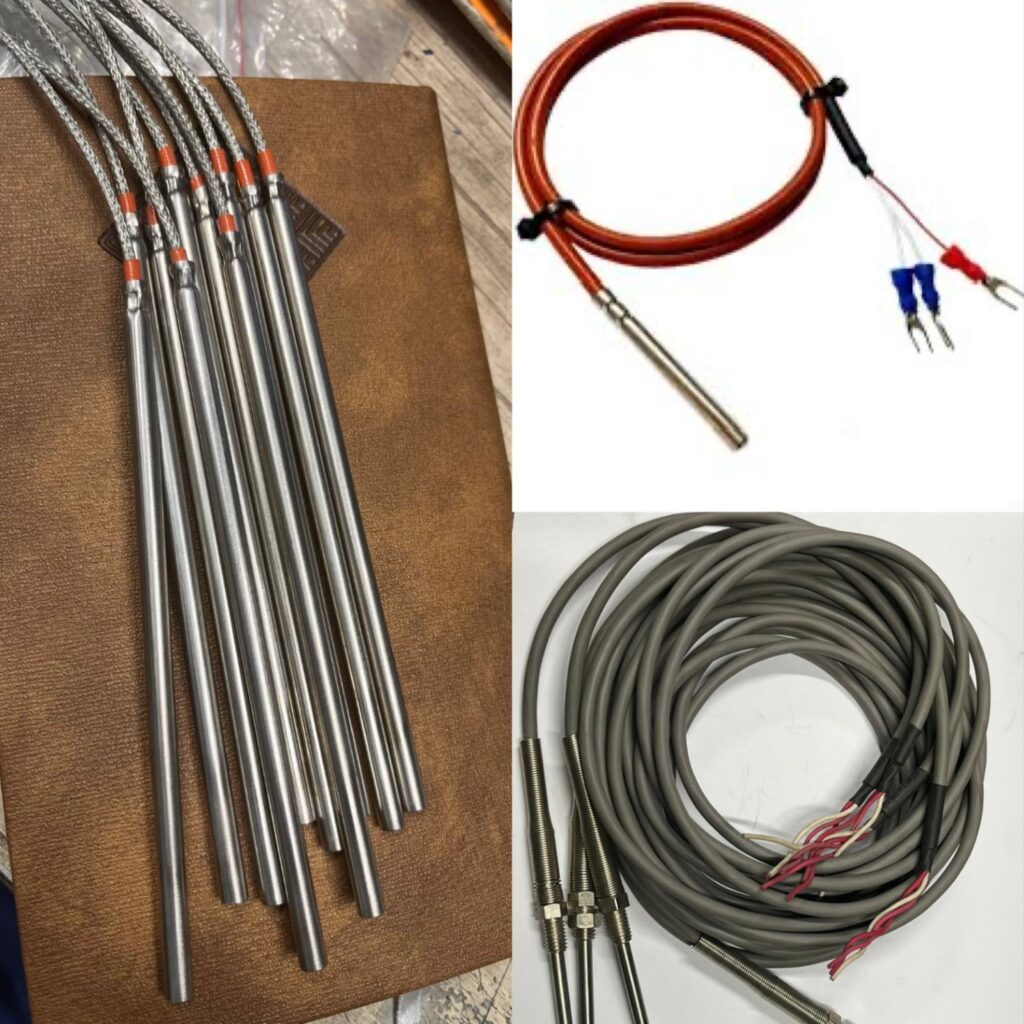

در این مدل مقاومت در دمای 0°C برابر 100 اهم است و به دلیل استاندارد بودن، بیشترین استفاده را در صنعت دارد.

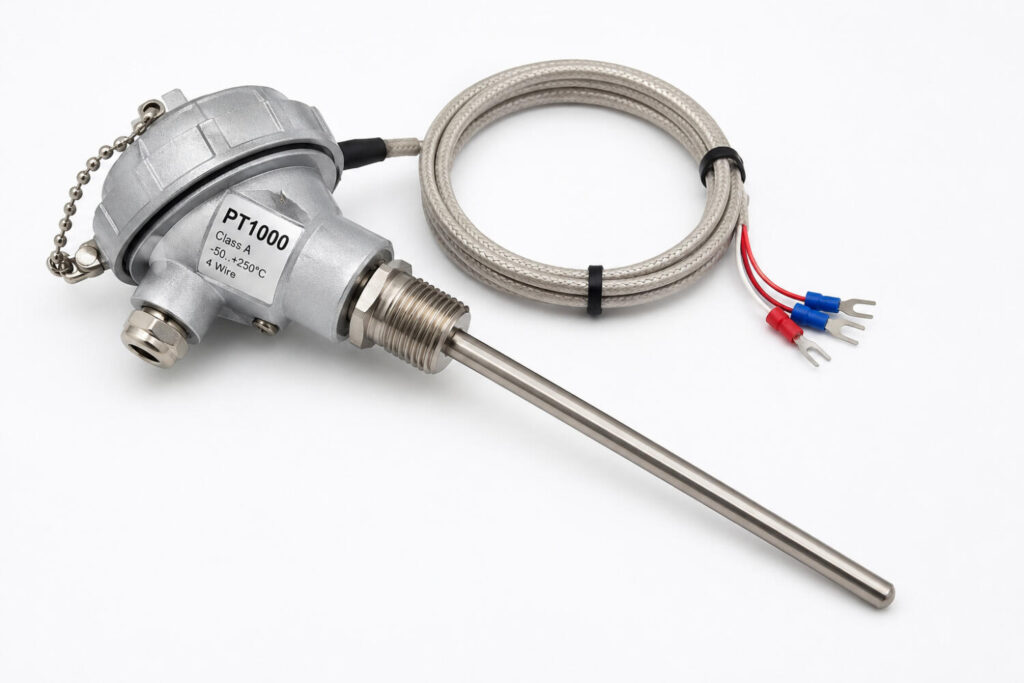

دارای مقاومت 1000 اهم در 0°C بوده و برای محیطهای نویزی و سیستمهای دقیقتر استفاده میشود.
| نوع اتصال | سطح دقت | کاربرد |
|---|---|---|
| 2 سیمه | کم | کاربردهای ساده |
| 3 سیمه | متوسط | کاربرد صنعتی استاندارد |
| 4 سیمه | بسیار بالا | آزمایشگاهی و دقیق |
RTDها معمولاً در بازه دمایی زیر عملکرد دارند:
اما بیشترین دقت آنها در محدودههای صنعتی متوسط (0 تا 300 درجه) دیده میشود.
RTD در صنایع حساس و دقیق استفاده میشود:
Thermocouple یکی دیگر از سنسورهای دما است که عملکرد متفاوتی دارد:
| ویژگی | RTD | ترموکوپل |
|---|---|---|
| دقت | بسیار بالا | متوسط |
| محدوده دما | محدود | بسیار وسیع |
| سرعت پاسخ | متوسط | بالا |
| پایداری | بسیار بالا | متوسط |
| کاربرد | اندازهگیری دقیق | دمای بالا |
سنسور RTD یکی از دقیقترین ابزارهای اندازهگیری دما در صنعت است که به دلیل دقت بالا، پایداری طولانیمدت و عملکرد خطی، در بسیاری از صنایع حساس استفاده میشود. اگر نیاز به اندازهگیری دقیق دما دارید، RTD یکی از بهترین انتخابها در میان سنسورهای صنعتی محسوب میشود.
